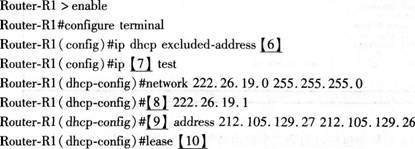

如下图所示，某公司的办公网和商务网通过路由器R1互连，同时R1作为DHCP服务器，为办公网和商务网中自动获取地址的站点动态地分配IP地址。
请阅读以下R1的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成R1的DHCP配置。
第1题：
计算并填写下表。
2.如下图所示，某园区网用2.5Gbps的POS技术与Internet相连，POS接口的帧格式是SONET。路由协议的选择方案是，园区网内部采用0SPF协议，园区网与Internet的连接使用静态路由。
请阅读以下R1和R3的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成路由器的配置。
【6】【解析】R1路由器仅与R3相连，它的下一跳地址就是R3，因此子网掩码就是0.0.0.0，下一跳IP地址就是l66.12.45.1。由静态路由配置命令知，【6】处应填入：0.0.0.0166.12.45.1。
【7】【解析】由题意可知，POS接口帧格式是“framingsonet”。因此【7】处应填入：framingsonet。
【8】【解析】配置POS接口标志的命令格式“posflags1s0数值(s1sO=00表示SONET帧的数据，s1sO=10(十进制2)表示SDH帧的数据)”。由此可得【8】处应填入：s1s00。
【9】～【10】【解析】网络地址块211.100.66.0/26和211.100.66.64/26聚合后的地址块为211.100.66.0/25。该地址块为路由器R3配置0SPF的子网地址。在路由器的OSPF配置模式下，使用“networkip<子网号>area<区域号>”命令定义参与OSPF的子网地址，或使用“area<区域号>range<子网地址><子网掩码>”命令定义某一特定范围子网的聚合。注意network命令中的“”是子网掩码的反码，即反掩码，如掩码为255.255.0.0，其反码应为0.0.255.255。本题中9处应填写子’网掩码的反码，子网掩码是255.255.255.128;则反码是0.0.0.127。area命令中使用子网掩码，应为：255.255.255.128。故【9】处应填入：0.0.0.127，【10】处应填入：255.255.255.128。
第2题：
以下是路由器R1的部分配置。请完成配置命令。
Rl(config)interface fastethemetO／0
R1(config—if)ip address(12)(13)
R1(config—if)ip nat inside
R1(config)interface fastethernetO／1
R1(config—if)ip address(14)(15)
R1(config—if)ip nat outside
第3题：
2 、某单位的办公网和商务网通过路由器 R1 、 R2 、 R3 与 Internet 相连，网络连接和 IP 分配如图所示 ， 该单位要求通过 RIP 路由协议使办公网和商务网之间能够相互通信，并能访问 Internet 。根据以下 R1 的配置信息 ， 并补充 【 6 】 - 【 10 】 空白处的配置命令或参数 ， 按题目要求给出正确的 R1 配置 。
Router>enable
Router
Routerconfigure terminal
Router(config)
Router(config)hostname R1
R1(config)interface f0/1
R1(config-if)ip address 202.206.16.1 255.255.255.0
R1(config-if)no shutdown
R1(config-if)interface f0/2
R1(config-if)ip address 202.206.17.1 255.255.255.0
R1(config-if)no shutdown
R1(config-if)exit
R1(config)
R ： (config)interface s1
R1(config-if)ip address 202.112.41.144 255.255.255.252
R1(config-if)tandwidth 【 6 】 配置带宽为 2.04Mbps
R1(config-if) 【 7 】 PPP 封装 PPP 协议
R1(config-if)no shutdown
R1(config-if)exit
R1(config)iproute 【 8 】 配置缺省路由
R1(config)routenrip
R1(config-mote)retwork 【 9 】 配置参与 RIP 的网络
R1(config-mote)retwork 【 10 】 配置参与 RIP 的网络
R1(config-router)end
R1write
R1
第4题：
阅读一下说明，回答问题1至问题4.将解答填入答题纸对应的解答栏内。 【说明】 某企业的内部子网1和内部子网2通过路由器R1与Internet互联，企业内部网络之间的互访要求采用RIP路由协议，对外的Internet接入要求采用静态路由协议，该企业网络结构和IP地址分配如图3-1所示。
【问题1】（5分） 在对路由器进行首次设置时，通过Console端口进行连接，客户机系统为Windows XP，运行的终端仿真程序为超级终端，出现如图3-2所示的针对串口通信参数的设置，请给出正确的参数设置，以便进入路由器开始设置。 每秒位数（1）,数据位（2）,奇偶校验（3）,停止位（4），数据流控制（5）。 （1）-（5）备选答案： A．115200 B．9600 C．4800 D．8 E.2 F.1 G.无 H.有 I.硬件 J.Xon/Xoff
【问题2】（5分） 下面是路由器R1的基本配置信息，根据图3-1中拓扑信息，按照题目要求完成配置命令。 Router>enable Routerconfigure terminal Router（config）hostname(6) //给路由器更改名称 R1（config）interface F0/0 R1（config-if）ip addr (7) //为F0/0接口配置IP地址 R1（config-if）（8）//激活端口 R1（config-if）interface(9) R1（config-if） ip addr（10）//为F0/1接口配置IP地址 【问题3】（6分） 根据科目要求，该企业通过RIP路由协议完成子网之间的互访，同时使用静态路由接入互联网，根据图3-1中拓扑信息，根据题目要求完成路由器R1的配置命令。 …… R1（config）interface S0 R1（config-if）ip addr (11) //为S0接口配置IP地址 R1（config-if）no shutdown R1（config-if）exit R1（config）ip route (12)//配置默认路由 R1（config）（13） R1（config-router）network(14)//配置子网1参与RIP R1（config-router）network(15)//配置子网2参与RIP R1（config-router） (16)//退出至特权模式 R1 …….
【问题4】（4分） RIP路由协议中，最大的跳数为（17），一旦超过，则意味着路径不可达。在RIP配置模式下，使用命令distance制定一个管理距离值，其有效的管理距离值为0-255，其中RIP的默认管理距离值为（18）。
【问题1】（5分）
（1）B
（2）D
（3）G
（4）F
（5）G
【问题2】（5分）
（6）R1
（7）10.10.10.1 255.255.255.0
（8）no shutdown
（9）f0/1
（10）10.10.11.1 255.255.255.0
【问题3】（6分）
（11）61.150.1.2 255.255.255.252
（12）0.0.0.0 0.0.0.0 61.150.1.1
（13）router rip
（14）10.10.10.0
（15）10.10.11.0
（16）end
【问题4】（4分）
（17）15
（18）120
第5题：
某局域网通过两个路由器划分为3个子网，拓扑结构和地址分配如图5-1所示。
下面是路由器R1的配置命令列表，在空白处填写合适的命令/参数，实现R1的正确配置。
Router＞en
Router＞conf term
Router(config)hostname R1 (1)
R1(config-if)ip address 192.168.1.2 255.255.255.0
R1(config-if)no shutdown
R1(config-if)int s0
R1(config-if)ip address (2)
R1(config-if)no shutdown
R1(config-if)clock rate 56000
R1(config-if)exit
R1(config)ip routing
R1(config)ip route 0.0.0.0 0.0.0.0 (3)
R1(config)ip classless
R1(config)exit
R1copy run start
第6题：
阅读以下说明，回答问题1～5。
[说明]
某局域网通过两个路由器划分为3个子网，拓扑结构和地址分配如下图所示。
下面是路由器R1的配置命令列表，在空白处填写合适的命令/参数，实现R1的正确配置。
Router＞en
Router＞conf term
Router(config)hostname R1
(1)
R1(config-if)ip address 192.168.1.2 255.255.255.0
R1(config-if)no shutdown
R1(config-if)int s0
R1(config-if)ip address(2)
R1(config-if)no shutdown
R1(config-if)clock rate 56000
R1(config-if)exit
R1(config)ip routing
R1(config)ip route 0.0.0.0 0.0.0.0(3)
R1(config)ip classless
R1(config)exit
R1copy run start
第7题：
以下是路由器R1的部分配置，请完成其配置，或解释配置命令含义。
!
R1 (Config) interface fastethernet0
R1(Config-if) ip address (6) (7)
R1(Config-if) (8) (开启端口)
!
R1 (Config) interface serial 0
R1(Config-if) ip address (9) (10)
!
R1 (Config) ip routing
R1 (Config) router rip (11)
R1 (Config-router) (12) (声明网络)
R1 (Config-router) (13) (声明网络)
R1 (Config-router) (14) (声明网络)
R1 (Config-router) version 2 (15)
!
第8题：
某单位的办公网和商务网通过路由器R1、R2、R3与Intemet相连，网络连接和IP地址分配如图3-3所示。该单位要求通过RIP路由协议使办公网和商务网之间能够相互访问，并都能访问Internet。
阅读以下R1的配置信息，并补充(6)～(10)空白处的配置命令或参数，按题目要求完成R1的正确配置。(注：填写答案时，配置语句的关键字要拼写完整)
Router>enable
Router
Routerconfigure terminal
Router(config)
6.
第9题：
阅读以下说明，回答问题1至问题2，将解答填入答题纸对应的解答栏内。 【说明】 某公司建立局域网拓扑图如图4-1所示。公司计划使用路由器作为DHCP服务器，根据需求，公司内部使用C类地址段，服务器地址段为192.168.2.0/24，S2和S3分别为公司两个部门的接入交换机，分别配置VLAN 10和VLAN 20，地址段分别使用192.168.10.0/24和192.168.20.0/24，通过DHCP服务器自动为两个部门分配IP地址，地址租约期为12小时。其中，192.168.10.1~192.168.10.10作为保留地址。
图4-1
【问题1】（10分，每空1分） 下面是R1的配置代码，请将下面配置代码补充完整。 R1config t R1 (config) interface FastEthernet0/0 R1 (config-if)ip address（1） （2） R1 (config-if)no shutdown R1 (config-if)exit R1 (config)ip dhcp（3） depart1 R1 (dhcp-config)network 192.168.10.0 255.255.255.0 R1 (dhcp-config)default-router 192.168.10.254 255.255.255.0 R1 (dhcp-config)dns-server（4） R1 (dhcp-config)lease 0 （5） 0 R1 (dhcp-config)exit R1 (config)ip dhcp pool depart2 R1 (dhcp-config) network（6） （7） R1 (dhcp-config)default-router 192.168.20.254 255.255.255.0 R1 (dhcp-config) dns-server 192.168.2.253 R1 (dhcp-config) lease 0 12 0 R1 (dhcp-config)exit R1 (config) ip dhcp excluded-address （8） （9） R1 (config) ip dhcp excluded-address（10） //排除掉不能分配的IP地址 R1 (config) ip dhcp excluded-address 192.168.20.254 ...... 【问题2】（5分，每空1分） 下面是S1的配置代码，请将下面配置代码或解释补充完整。 S1config terminal S1(config)interface vlan 5 S1(config-if)ip address 192.168.2.254 255.255.255.0 S1(config)interface vlan 10 S1(config-if)ip helper-address（11） ∥指定DHCP服务器的地址 S1(config-if)exit S1(config)interface vlan 20 ...... S1(config)interface f0/24 S1(config-if)switchport mode （12） S1(config-if) switchport trunk （13）vlan all ∥允许所有VLAN数据通过 S1(config-if)exit S1(config)interface f0/21 S1(config-if)switchport mode access S1(config-if)switchport access vlan 5 S1(config-if)exit S1(config)interface f0/22 S1(config-if)switchport mode access S1(config-if)switchport access（14） S1(config)interface f0/23 S1(config-if)switchport mode access S1(config-if)switchport access（15）
第10题：
阅读以下说明，回答问题1至问题7，将解答填入答题纸对应的解答栏内。
【说明】
某家庭采用家庭路由器接入校园网，如图1-1所示。在路由器R1上配置有线和无线连接功能，部分配置信息如图1-2所示。
【问题1】(2分)
家庭网络中有线.网络采用 (1) 型拓扑结构。
【问题2】(2分)
路由器R1有6个LAN和一个WAN借口，和校园网链接的是借口 (2) ，host1连接的是接口 (3) 。
【问题3】(2分)
在host1上如何登录R1的配置界面?
【问题4】(6分)
主机host1采用静态口地址配置，其Internet协议属性参数如图1-3所示，请填写host1的Internet协议属性参数。
IP地址： (4)
子网掩码： (5)
默认网关： (6)
图1-3
【问题5】(3分)
为了使手机、PAD等移动设备能自动获取IP地址，路由器上须开启 (7) 功能，路由器的无线设置界面如图1-4所示，SSID为 (8) 。
图1-4
WPA2-PSK采用的加密算法为 (9) 。
(9)备选答案：A.AES B.TKIP C.WEP
【问题6】(2分)
校园网提供的IP地址为 (10) 。
【问题7】(3分)
PCI访问Internet资源Server1时，在上行过程中至少应做 (11) 次NAT变换。
路由器R1上的NAT表如表1-1所示，PCI访问Internet时经过R1后的报文IP地址如表1-2所示，则PCI的IP地址为 (12) 。Server1的IP地址为 (13) 。
